Gasometro Cogatec de Doble Membrana

Volumen de almacenamiento óptimo para su planta de biogás

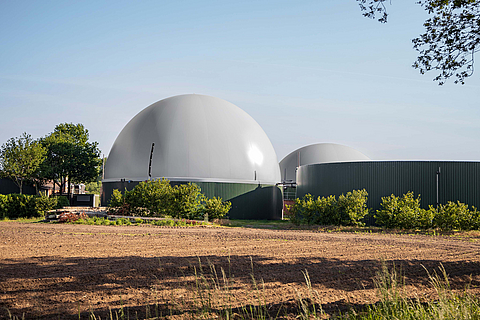

El gasómetro de doble membrana Cogatec es la cubierta de biogás ideal para almacenar biogás. La geometría de las diferentes formas esféricas garantiza que se utilice el volumen óptimo de almacenamiento de gas. El seguimiento se realiza mediante nuestro sistema de medición láser de última generación. Nuestro sistema permite un modo de operación flexible.

El sistema de cubierta, diseñado para plantas de biogás, operaciones agrícolas, así como plantas de tratamiento de aguas residuales e industriales, consta de dos membranas de poliéster separadas, soldadas por alta frecuencia y recubiertas de PVC por ambos lados. Los tejidos utilizados convencen por su baja permeabilidad a los gases, su muy alta estabilidad a los rayos UV y su capa superior especial que repele la suciedad. La membrana exterior del depósito de gas de doble membrana absorbe las cargas estáticas provocadas por el viento y la nieve. Esto permite que la membrana interior funcione casi sin presión, lo que permite una vida útil más larga. Nuestras membranas están provistas de un keder en la zona de sujeción, que desvía las fuerzas que surgen de las influencias climáticas hacia el carril de sujeción de anclaje de forma ajustada a la forma y a la fuerza.

Innovadora construcción del techo para optimizar el volumen de almacenamiento de gas, espaciado ideal de los diafragmas exterior e interior, fijación separada de la construcción tensora de la correa a la pared interior del depósito.
Volumen de almacenamiento de gas optimizado
Nuestra innovadora construcción del techo permite un volumen de almacenamiento de gas optimizado gracias a la separación ideal entre la membrana exterior e interior, así como a la fijación separada de la estructura tensora de la correa a la pared interior del contenedor.
Opciones de aislamiento para tanques de almacenamiento de gas de doble membrana con hasta un 40% de subvención
Elegible gracias al aislamiento integrado
Ofrecemos diferentes opciones de aislamiento para su tanque de almacenamiento de gas de doble diafragma.
Diseño relacionado con el proyecto del sistema de aire de apoyo para un funcionamiento flexible con tanques de almacenamiento de gas de doble diafragma
Diseño especial
Para nuestros tanques de almacenamiento de gas de doble membrana, el diseño y cálculo del sistema de aire de apoyo se realiza en función del proyecto. Esto favorece especialmente el funcionamiento flexible.
HUESKER: Expertos en biogás con muchos años de experiencia en la planificación, producción y realización de proyectos de biogás
Diseñada por expertos en biogás
Nuestros años de experiencia en la planificación, producción y realización de proyectos de biogás nos convierten en expertos en este campo.
Depósitos de almacenamiento de gas de doble membrana HUESKER: Conformidad con las normas TRAS 120
TRAS 120
Nuestros tanques de almacenamiento de gas de doble membrana cumplen con los requisitos de TRAS 120.
Cilindro de gas de doble membrana HUESKER: Control de eficiencia energética con sensor de presión diferencial
Operación energéticamente eficiente

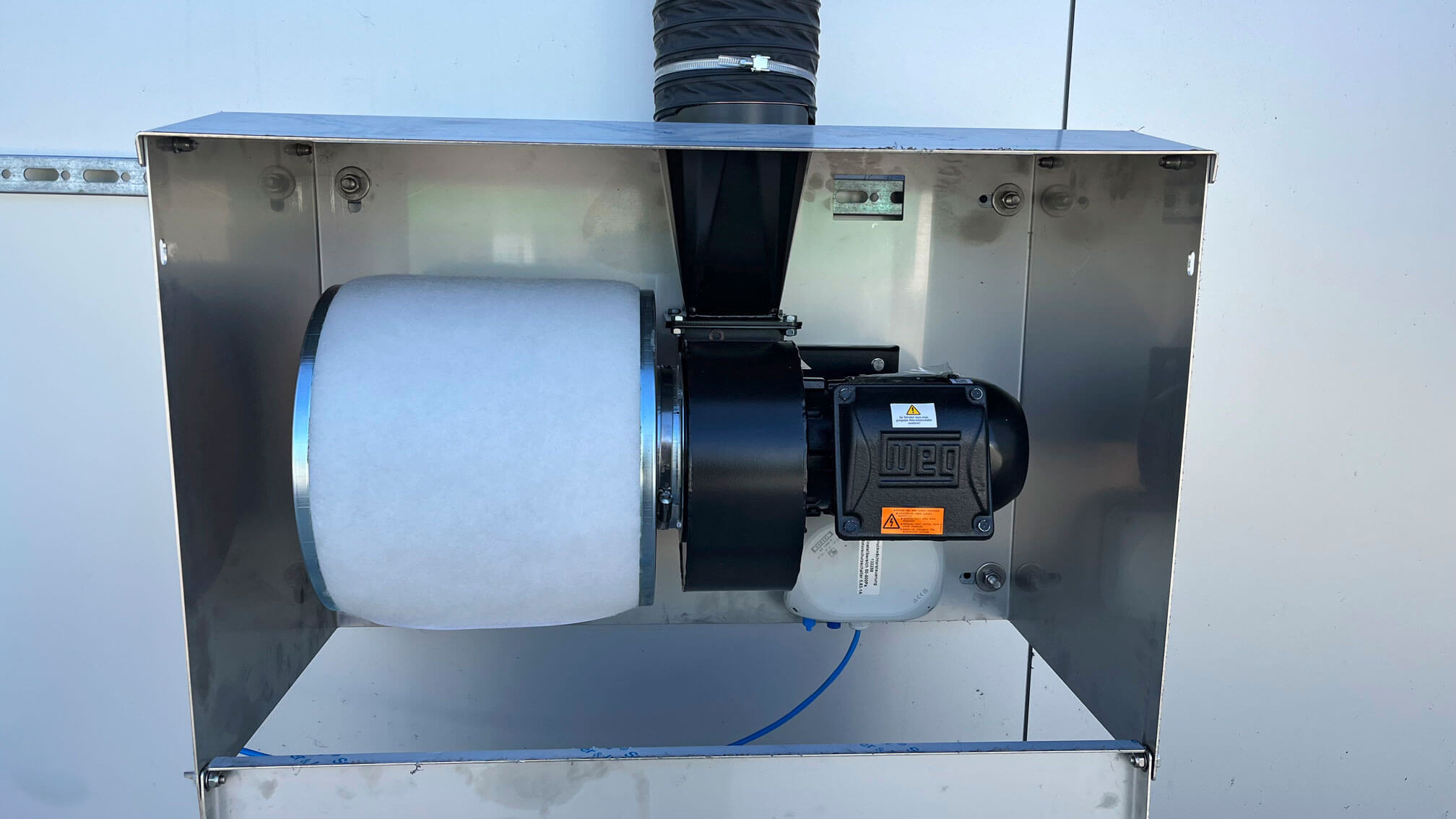

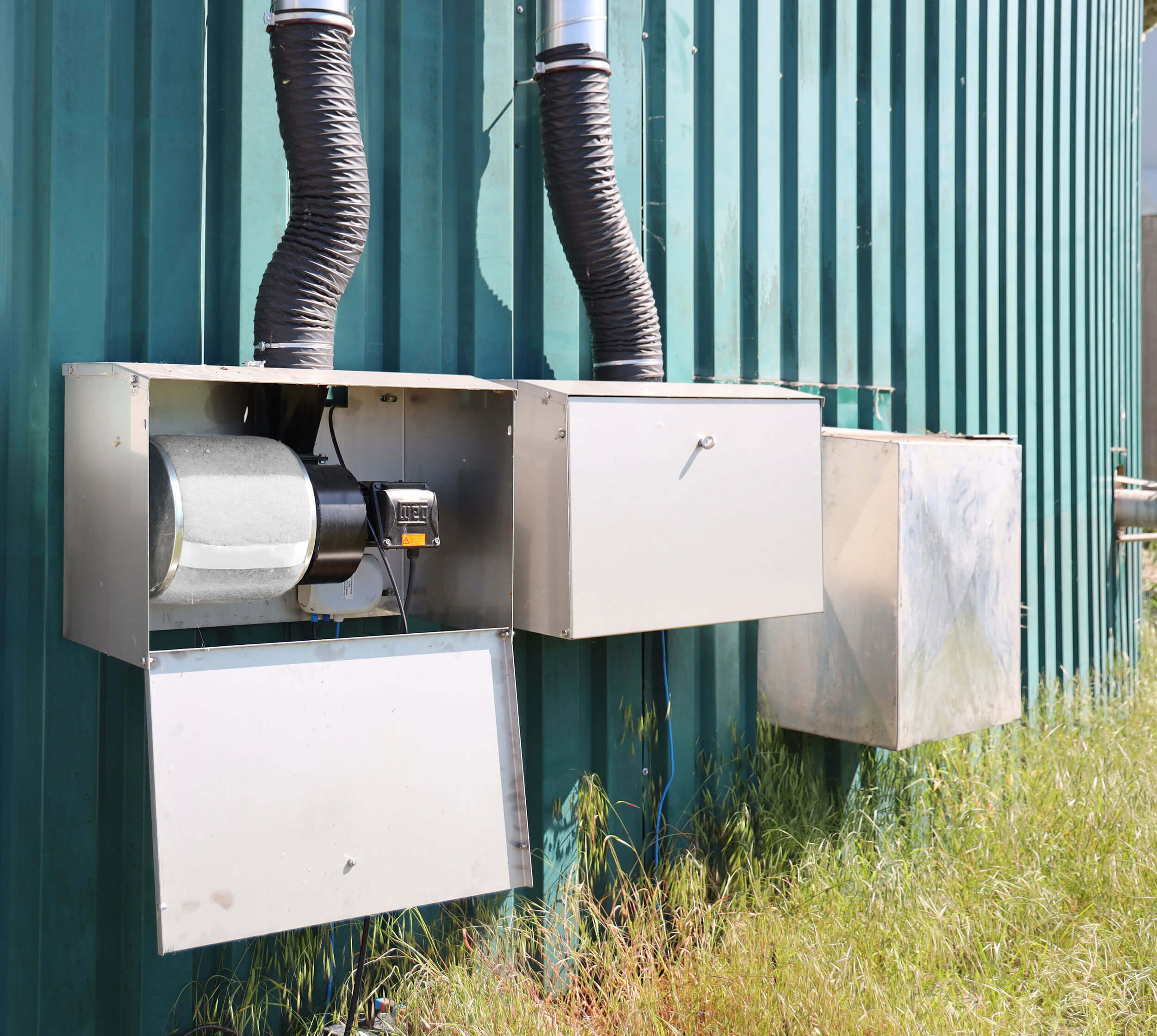

Al lado del ventilador de aire de soporte hay un sensor de presión diferencial para controlar la presión de funcionamiento. Esto permite controlar el ventilador de aire de apoyo según sea necesario.

Variantes de producto

Descubra la diversidad de nuestros tanques de almacenamiento de gas

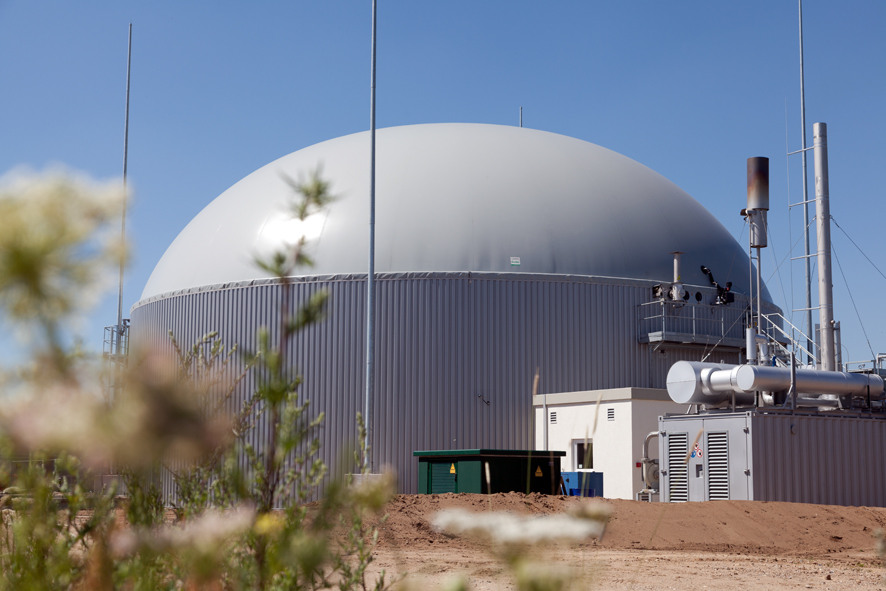

Gasómetro de Doble Membrana

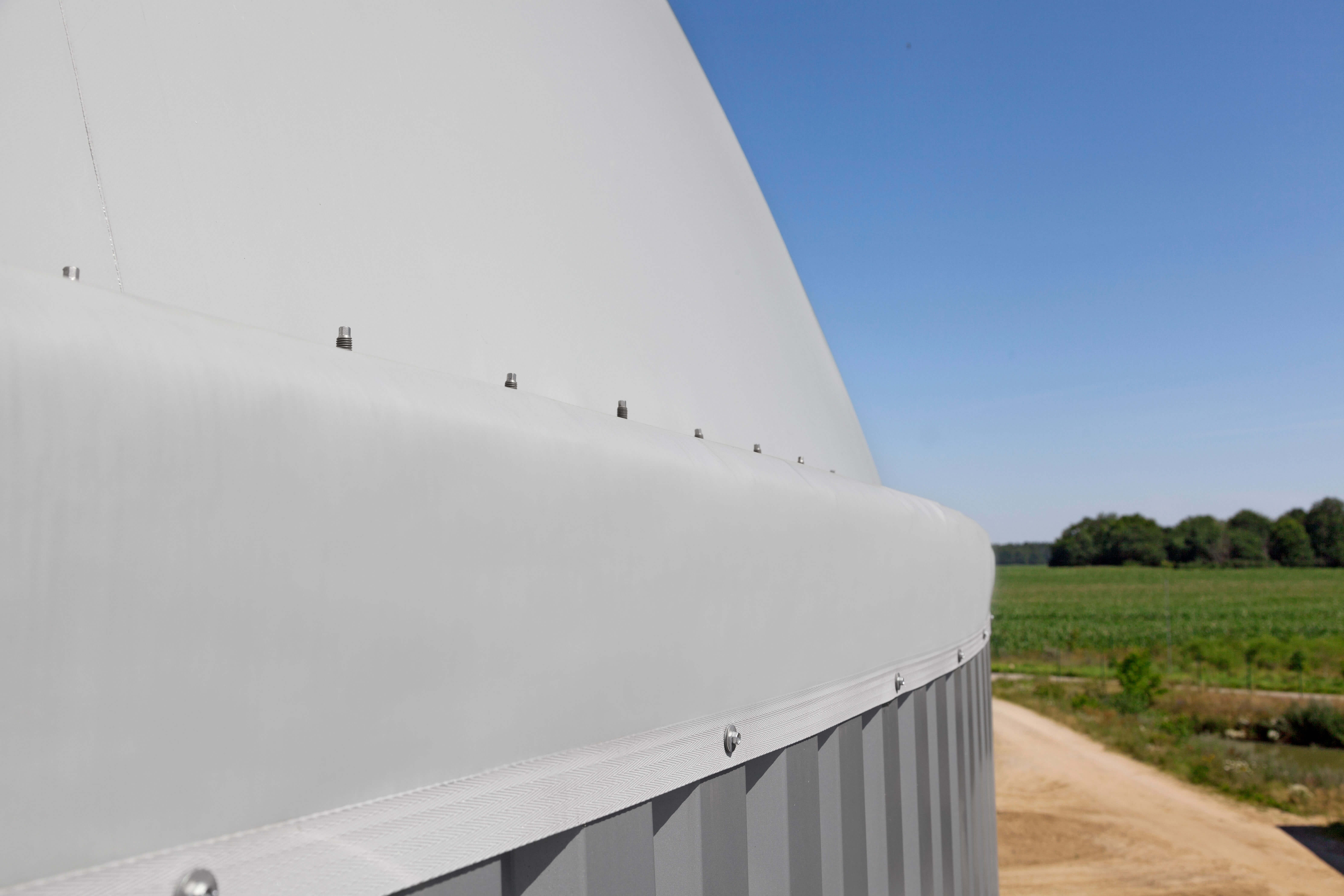

El gasómetro de doble membrana Cogatec es un sistema de cubierta para almacenar biogás que se coloca encima de un tanque. El techo de membrana soldada por alta frecuencia se fija a la corona del contenedor mediante un anillo tensor de acero inoxidable. Para garantizar la estanqueidad de los carriles de sujeción, la subestructura se fija directamente al interior del contenedor.

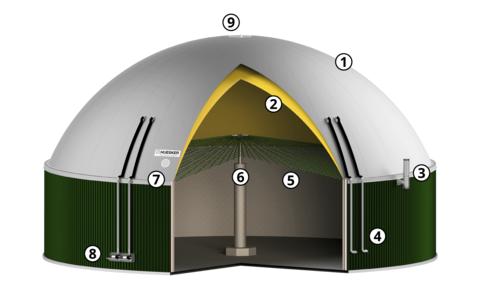

Construcción

(1) Membrana exterior
(2) Membrana interior

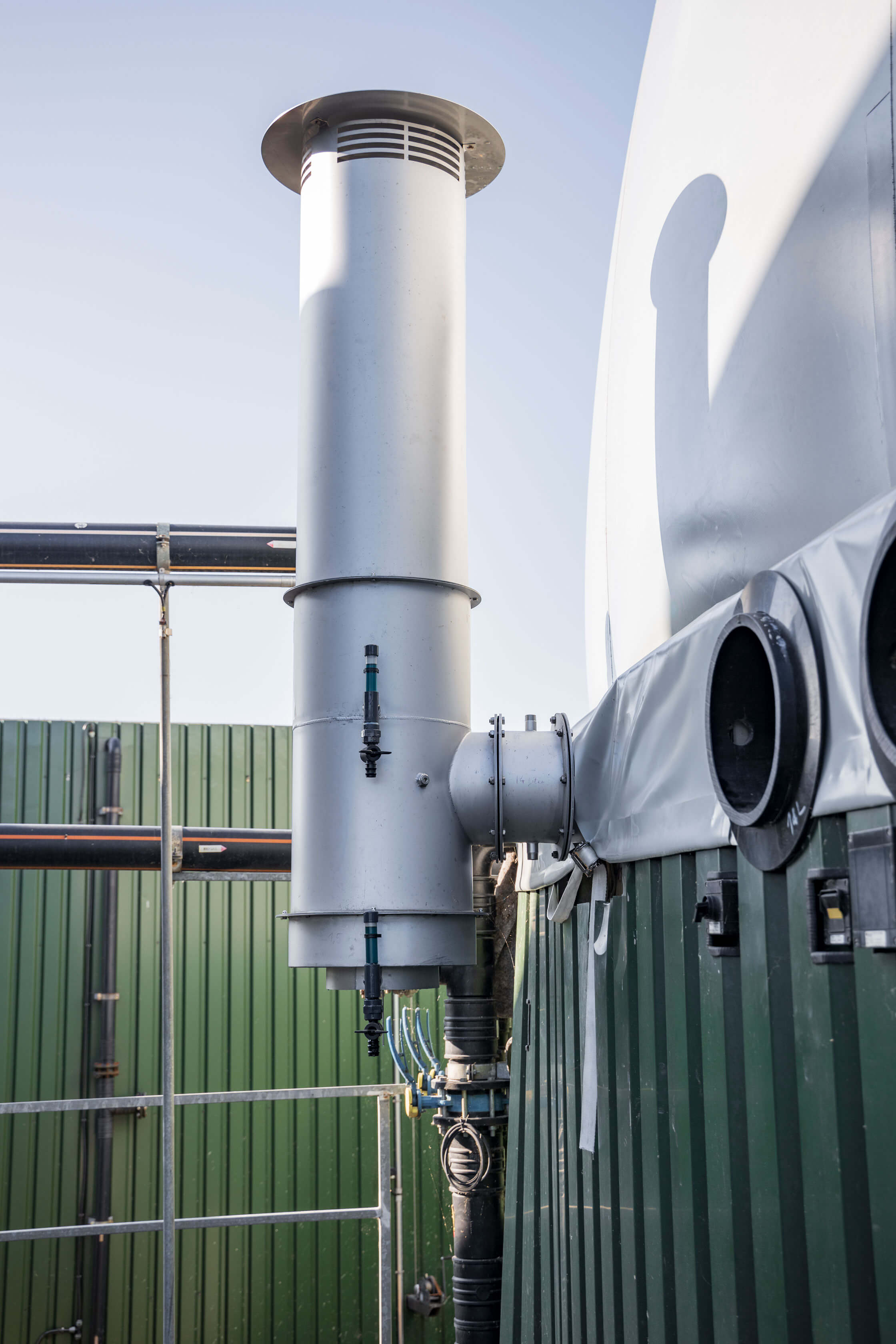

(3) Protección de sobrepresión
(4) Conducto de aire de escape con trampilla de aire de escape​​​​​​​
(5) Subestructura de cinturón incl. red tensora
(6) Columna central voladiza con corona
(7) Ventana de inspección
(8) Soplante de aire​​​​​​​
(9) Medidor láser de nivel

      Gasómetro de doble membrana sobre cimentación

      El gasómetro de doble membrana Cogatec sobre losa de cimentación es un tanque de almacenamiento de biogás independiente que consta de tres membranas. Entre la membrana interior y la inferior se forma el espacio de gas de la ¾ de la esfera u otras alturas de almacenamiento. El sistema de medición láser optimizado garantiza una medición exacta del nivel de llenado. Las aplicaciones más comunes son un volumen de almacenamiento adicional para plantas de biogás (almacenamiento de gas limpio), almacenamiento en plantas depuradoras o almacenamiento industrial para gases de proceso. Con esta aplicación se pueden alcanzar presiones de funcionamiento de hasta 100 mbar, dependiendo del tamaño del tanque de almacenamiento.

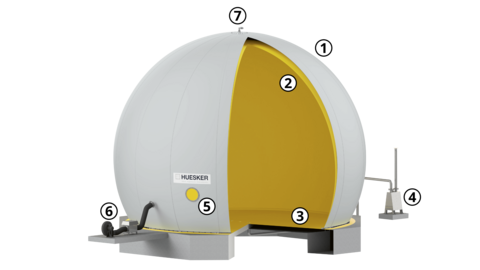

      Construcción

      (1) Membrana exterior
      (2) Membrana interior
      (3) Membrana de base
      (4) Protección de sobrepresión
      (5) Ventana de inspección​​​​​​​
      (6) Soplante de aire
      (7) Medidor láser de nivel

      Gasómetro de Doble Membrana - Formatos Especiales

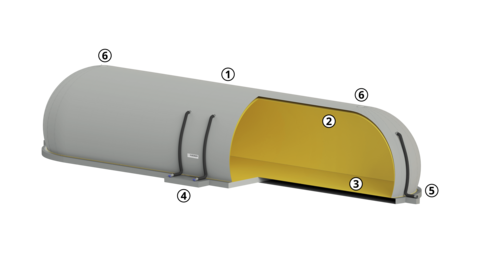

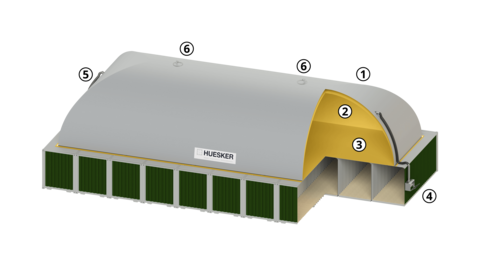

      Además de la forma esférica estándar, también ofrecemos gasómetros de doble membrana en varias formas especiales. Entre ellos se encuentran, por ejemplo, el tanque de almacenamiento rectangular (primer gráfico), que está montado sobre un contenedor rectangular cerrado, o una bola híbrida de ¾ en combinación con un cilindro (segundo gráfico), que se apoya sobre una base de hormigón.


      Construcción

      (1) Membrana exterior
      (2) Membrana interior
      (3) Membrana de base
      (4) Soplante de aire
      (5) Conducto de aire de escape​​​​​​​
      (6) Medidor láser de nivel

          Información técnica

          • Membranas europeas de PVC de alta tecnología, reforzadas con tejido

          • Diámetro de cubiertas de biogás posible hasta más de 50 m

          • Subestructura del sistema de correas pretensables y red de desulfuración superpuesta

          • Alta resistencia al desgarro, adaptada a su tejado de membrana, con baja permeabilidad al gas y alta estabilidad a los rayos UV.

          • Conductos de aire de suministro y escape fabricados con tubos de acero inoxidable.

          • Se puede realizar cualquier altura de almacenamiento deseada

          • Medición de nivel del tanque de almacenamiento de biogás mediante láser

          Tienes alguna duda?

          ¿Está buscando respuestas rápidas a las preguntas más importantes sobre nuestros gasómetros de doble membrana, proyectos o subvenciones? ¡Descúbrelo ahora en nuestra sección de preguntas frecuentes! Si aún no encuentras la respuesta que buscas, ¡simplemente contáctanos usando nuestro formulario de contacto!

          En varios estados federales de Alemania se promueven productos para reducir las emisiones de CO². Entre ellos se encuentran, por ejemplo, las cubiertas de protección contra emisiones para cubrir los depósitos de estiércol líquido. Estaremos encantados de asesorarle sobre las subvenciones actuales ( servicio disponible para Alemania ). Simplemente llámenos o utilice el formulario de contacto!

          Utilizamos membranas de los tipos II, III, IV, V para nuestros tanques de almacenamiento de gas de doble diafragma. Se ofrecen en las variantes de color verde musgo y gris claro.

          Le ofrecemos varias opciones para que su sistema de cubierta sea lo más eficiente energéticamente posible. No dude en contactarnos directamente o a través de nuestro formulario de contacto.

          Es difícil dar un precio fijo sin conocer el proyecto exacto. No dude en rellenar el formulario de contacto y coordinaremos una cita in situ con usted para analizar todos los detalles y ofrecerle un presupuesto sin compromiso.

          Para los componentes de acero utilizamos acero inoxidable específico para cada aplicación (V2A y V4A). Esto da como resultado una alta resistencia a la corrosión.

          La reutilización de su estructura de vigas de madera existente siempre depende del estado de las vigas de madera. En la mayoría de los casos esto es posible. Una vez que nuestro servicio de campo haya obtenido una visión general, podremos asesorarle sobre cómo proceder.

          Sí, la reutilización es posible. En lugar de la manguera de sujeción, recomendamos nuestro sistema de rieles de sujeción para fijar las membranas. El uso de carriles aumenta la seguridad operativa en comparación con una manguera de sujeción.

          Dependiendo del estado de la columna central, es posible su reutilización. El cabezal de columna central HUESKER se puede adaptar a todas las columnas disponibles en el mercado para poder seguir utilizando la columna existente.
