Ringtrac®

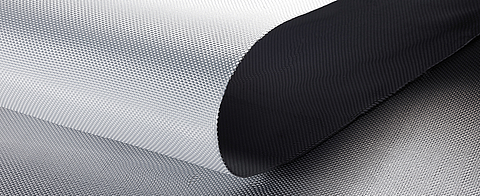

El geosintético cilíndrico de refuerzo sin costuras longitudinales, fabricado a partir de polímeros de baja fluencia y alta resistencia.

El sistema de columnas encapsuladas con geosintéticos (GEC en Inglés) fue especialmente desarrollado como una solución de cimentación para estructuras de tierras construidas sobre subsuelos blandos. El sistema de transmisión de cargas con elementos tipo “pilote”  es un método rápido y rentable para realizar la cimentación de terraplenes en suelos con baja capacidad portante.

El componente clave en el sistema de cimentación innovadora es el geosintético cilíndrico sin costuras longitudinales  Ringtrac. Este revestimiento geosintético se utiliza para separar el material no cohesivo dispuesto en su interior con forma de columna, con una distribución uniforme de éstas, las cuales transmiten sistemáticamente las cargas estructurales al estrato resistente.

La particularidad del sistema GEC es la presencia del geosintético de refuerzo. De esta manera los esfuerzos horizontales radiales dirigidas hacia fuera generados en el interior de las columnas, se contrarrestan no sólo por la presión hacia dentro del suelo blando, sino también por la resistencia radial de revestimiento geosintético.

Las fuerzas circunferenciales de tracción generadas en el revestimiento geosintético proporcionan un soporte radial para las columnas garantizando el equilibrio del sistema, permitiendo así su uso incluso en suelos extremadamente blandos.

Las columnas con Ringtrac también actúan como “mega-drenes”, lo cual acelera los asientos y el proceso de consolidación. Asentamientos posteriores pueden ser prevenidos y/o compensados por medio de cargas temporales, según sea requerido  por cada proyecto en particular.

Por otra parte, el geosintético cilíndrico de refuerzo Ringtrac  se utiliza cada vez más como  encofrado temporal para pilotes moldeados in situ en suelos blandos o zonas kársticas.

Características del producto / sistema

  •  Adecuado para suelos blandos con cu <15 kN / m²

  •  Casi todos los asientos ocurren durante el período de construcción

  •  Estructuras adyacentes no  se ven afectadas por los asientos

  •  El sistema es completamente cargable inmediatamente después de la finalización

  •  Terraplenes altos pueden ser construidos en poco tiempo sin peligro de fallo en el cimiento

  •  El sistema es altamente adaptable a las condiciones locales y las cargas

  •  No hay necesidad de eliminar los residuos o suelos contaminados (cuando se utiliza el método de desplazamiento para la instalación)

  •  Sin impacto negativo en el flujo de las aguas subterráneas

  • Resistencias  circunferenciales de hasta 600 kN /m

  •  Diámetros de geosintético de refuerzo entre 57 cm y 95 cm

  •  Acuíferos subyacentes protegidos por el sello en la base

  •  Uso económico del espacio y menor excavación In Situ, la evacuación y los costos de materiales provenientes de préstamos

  •  Reducción en el tiempo de construcción y el costo

  •  Sistema no rígido, cargas dinámicas (por ejemplo, el paso de los trenes) pueden soportarse sin problemas

  •  Acelera el proceso de consolidación

  •  Historial de más de 15 años  con una amplia gama de proyectos realizados con éxito

¿Por qué Ringtrac?

El uso de la tecnología circular utilizada en la fabricación, elimina los puntos débiles y la pérdida de resistencia causados por las uniones, por ejemplo, costuras, o discontinuidades en las rigideces utilizadas en el diseño. El geosintético cilíndrico de refuerzo sin costuras longitudinales Ringtrac se suministran en rollos y se pueden adaptar fácilmente en el lugar de uso  a las condiciones específicas del subsuelo del proyecto.

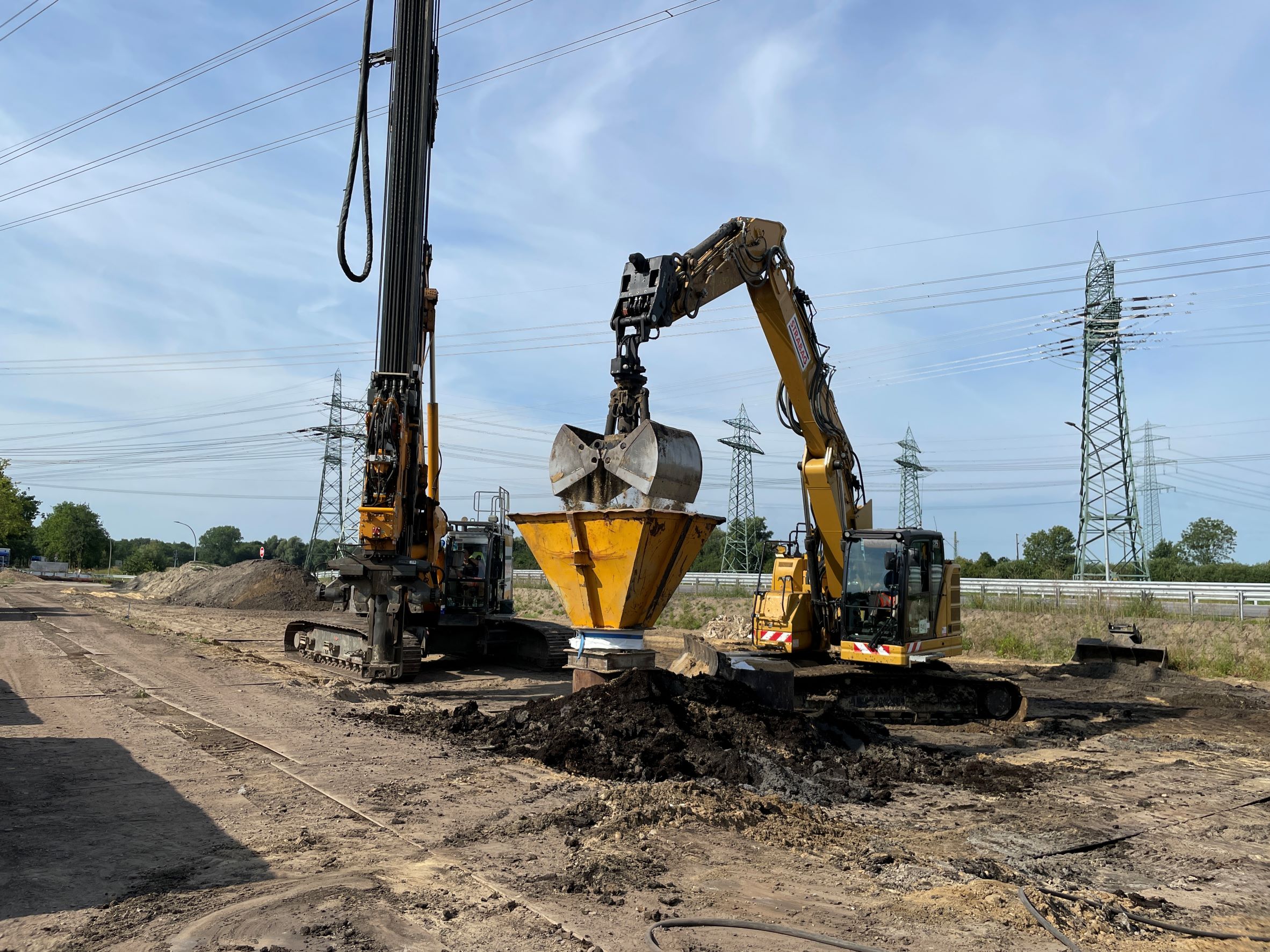

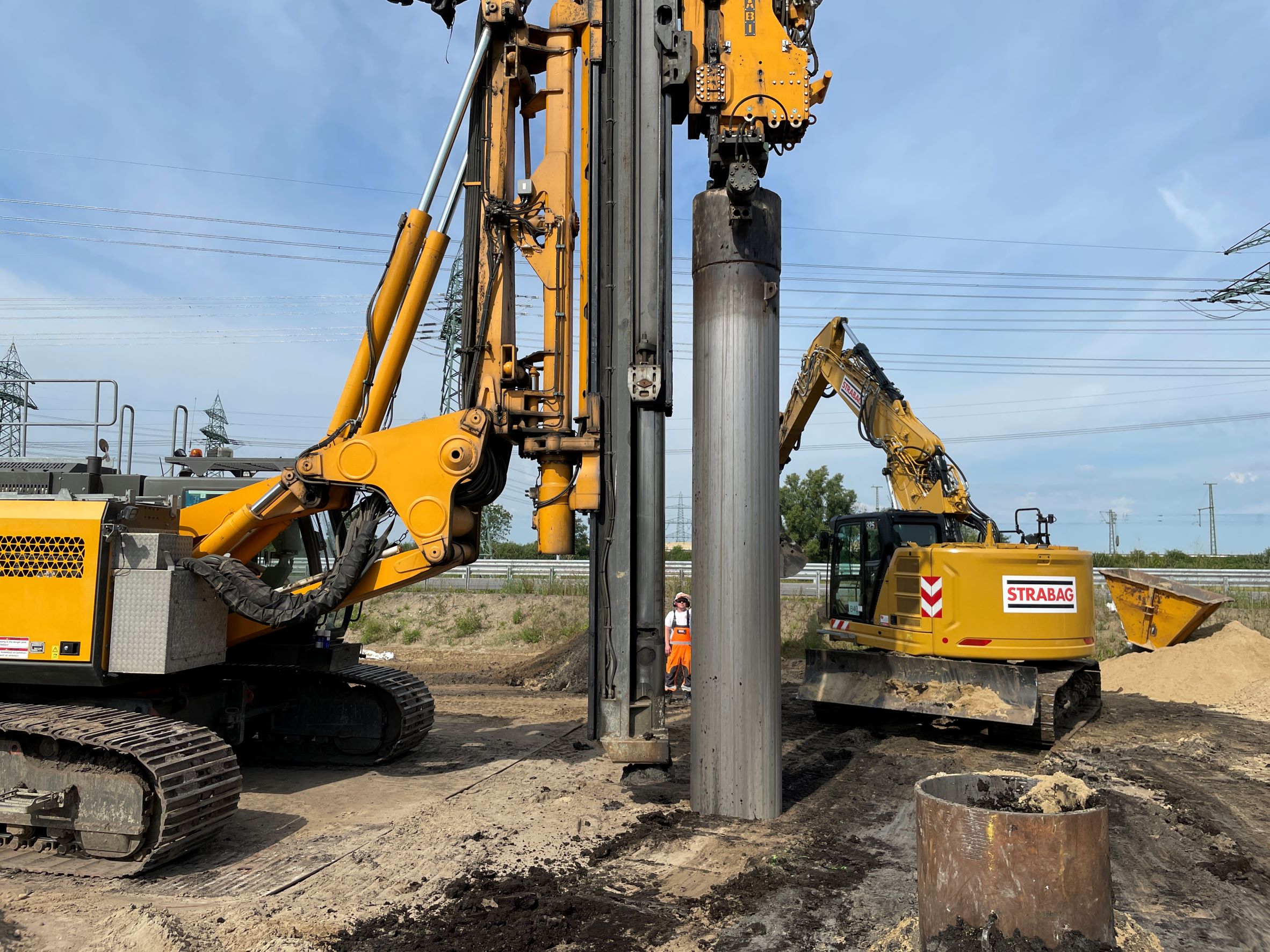

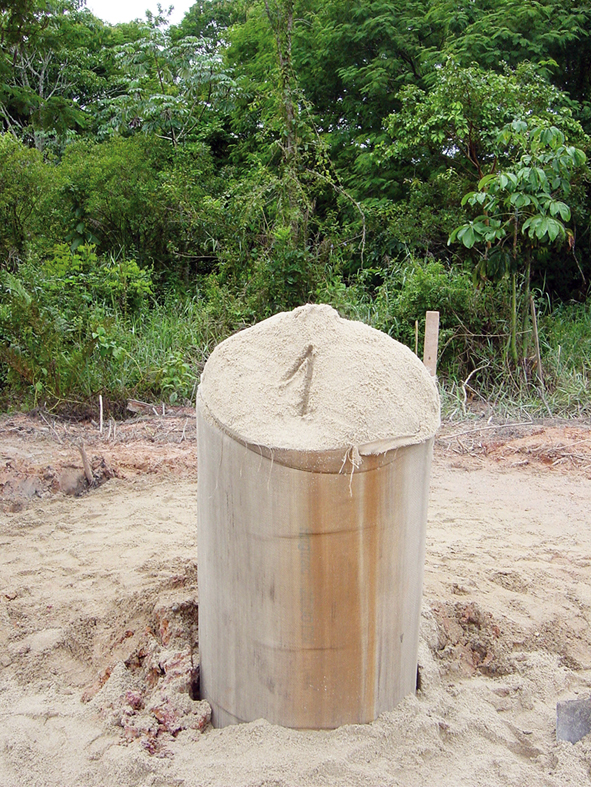

Galeria
